大面积微区X射线荧光扫描仪

2025-11-01     发布：【国家重点实验室】王俊懿    点击：0次

微区X射线荧光成像实验室

（1）实验室简介

微区X射线荧光成像实验室（Micro X-ray Fluorescence Imaging Laboratory），2022年建立于中国地质大学（北京）逸夫楼301A。实验室以微区X射线荧光光谱、可见光-短波红外光谱、拉曼光谱、激光诱导击穿光谱(在建)等原子谱与分子谱扫面分析方法为核心，结合人工智能与大数据技术，开展岩石矿物样品的定性（半）定量分析。

（2）实验室应用领域及测试服务：

实验室对各类固态样品开展的扫面，获取反射光谱、拉曼光谱、X射线荧光光谱的高光谱数据，在影像数据上进一步开展矿物识别、化学成分反演等研究，支撑地质过程、古生物演化、矿产资源等方向研究。当前开放“微区X射线荧光光谱扫面”测试项目，校内200一小时，校外250一小时；其它服务暂以合作研究形式展开。

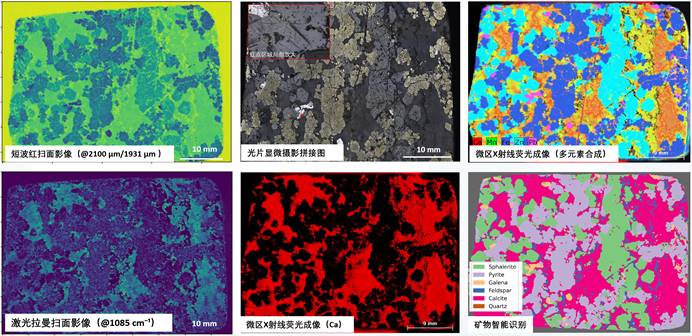

各类光谱成像与分析结果

（3）实验室主要仪器

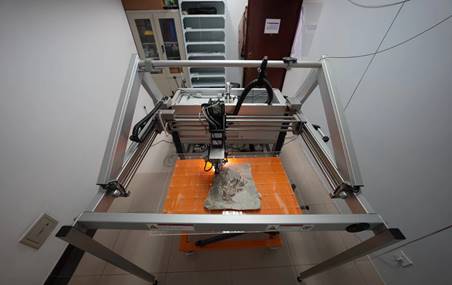

①大面积微区X射线荧光扫描仪（型号Bruker M6）

可对亚米级大型样品进行宏-微观无损扫面测量，获取物体表面元素（Mg~U）分布高分辨率影像（最小光斑尺寸50um）、对元素含量进行半定量分析、对岩矿样品进行矿物填图分析，对不可移动的样品如壁画、野外地质剖面等还可移机作业。

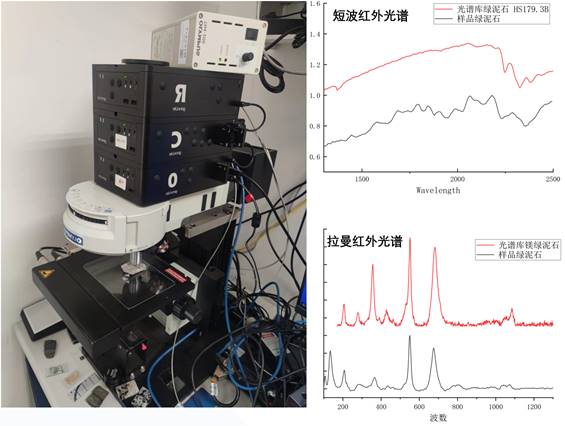

②可见光-短波红外-激光拉曼微区联合分析系统

可完成对物质表面可见光光谱、短波红外光谱、激光拉曼光谱的单点测量和填图，用以分析样品表面物质成分和结构。其中激光波长532nm，拉曼光谱波数范围：100-1900cm^-1，光谱分辨率7cm^-1，光斑在100X物镜时为1um。反射光谱波段范围400-2500nm，在1100nm-2500nm其光谱分辨率12nm，在25X物镜时光斑尺寸为50um。

（4）主要人员

杨玠，副教授，邮箱：sinixyang@gmail.com，手机号15927536877
