刘奕宁，许博：危地马拉蓝色硬玉的成色机制与成因新见解 【Minerals, 2025】

2026-04-27     发布：【国家岩矿化石标本资源库/深空探测实验室】彭碧婕    点击：1次

尽管现有对硬玉（翡翠）的研究多集中于绿色品种，围绕其成色机理、产地溯源及矿床成因已积累了较为系统的认识，然而对于蓝色翡翠的成色机理和地质成因仍缺乏深入探讨。蓝色翡翠在危地马拉、缅甸及日本等地虽有产出，但其蓝色调的控制因素——究竟是Fe³⁺的晶体场跃迁主导，还是Fe²⁺–Ti⁴⁺荷移转移起关键作用，亦或受绿辉石化等交代改造影响——至今尚无统一结论。同时，蓝色翡翠的形成与俯冲带流体演化之间的关系尚不明确，不同产地蓝色翡翠在微量元素组成、光谱特征及阴极发光行为上存在显著差异，导致其成色机制、成因类型判别及宝石学鉴定标准均缺乏系统依据。因此，厘清蓝色调的控制因素及其与流体演化过程的耦合关系，已成为宝石学领域亟待解决的关键科学问题。

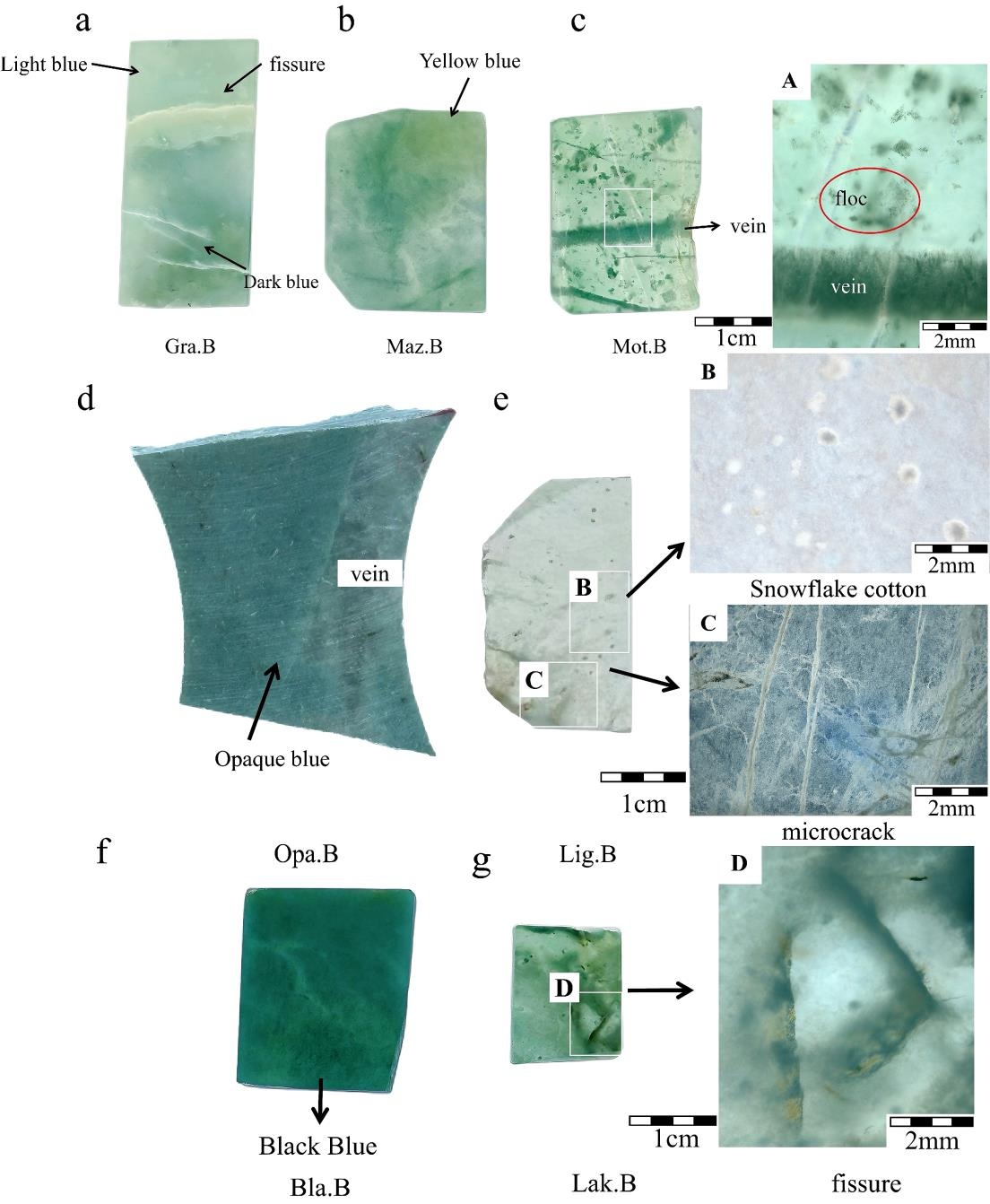

针对这一问题，中国地质大学（北京）珠宝学院硕士研究生刘奕宁在许博教授指导下，以七件具有不同蓝色饱和度的危地马拉硬玉为研究对象，选择阴极发光（CL）成像与微区X射线荧光（μ-XRF）作为揭示矿物内部结构和元素分布的核心手段，结合拉曼光谱、X射线衍射、电子探针、紫外-可见光谱及流体包裹体分析，系统研究了硬玉相与绿辉石相的空间关系及致色元素的赋存状态，重建了蓝色硬玉从高压结晶到流体交代的多阶段演化过程。研究结果表明，样品分为硬玉相（Jd含量>80 mol%）和绿辉石相（Jd含量60–75 mol%）两类，其中硬玉又分为早期高压结晶的Jd-I（Jd₉₀–₁₀₀）和晚期流体辅助重结晶的Jd-II（Jd₈₀–₉₀）。紫外-可见光谱显示蓝色主要源于Fe³⁺的晶体场跃迁（吸收峰381 nm和437 nm）以及Fe²⁺–Ti⁴⁺的荷移转移，μ-XRF元素面分布图进一步证实Fe和Ti的空间富集与蓝色强度呈正相关。

研究显示，绿辉石是由富Mg-Ca-Fe流体交代硬玉形成的次生相，伴随Na⁺被Ca²⁺、Al³⁺被Mg²⁺/Fe²⁺的耦合置换；流体包裹体中检测到CH₄和CO，表明形成于蛇纹石化相关的还原环境，而CL图像中发育的振荡环带和蓝-红交替发光特征证实其为典型的流体直接结晶（P型）硬玉。也就是说，在硬玉主体结晶之前，富Na-Al-Si的流体已在俯冲带高压条件下开始活动，而后期Fe-Ti富集流体的加入不仅诱发了绿辉石化，还通过Fe²⁺–Ti⁴⁺电荷转移直接导致了特征蓝色调的形成，因此CL与μ-XRF联用能够比传统成分分析更直观地揭示成色元素的时空耦合关系。该研究围绕蓝色硬玉中关键致色元素Fe和Ti的迁移与富集机制，建立了基于CL环带样式与Fe-Ti空间相关性判别的鉴定标准，为俯冲带流体相关硬玉的成色机理、成因类型区分及宝石产地溯源提供了新的理论依据。

全文链接：Doi:10.3390/min15090963
